Jocke:
- Visst har man sett skräckexempel med gamla kulodosor. Minns ett
ställe där jag fick åka på felsökning. Nollan i
första dosan på bel.grupp i gammalt sommartorp hade lossnat.
Men ledningen var slarvigt uppskalad från början så
manteln låg emot 0-klämman i dosan och centralkåpan i
andra änden, varvid det fungerade. Dock hängdes elvärme
på bel-gruppen varvid även detta arrangemang fallerade och
elektriker(jag) blev tillkallad. Dosan var lös pga att väggen
bakom var förkolnad någon cm, antagligen hade felet varat under
lång tid. Det var inte svårt att övertala ägaren att
gå igenom och dra åt alla förbindningar i huset. Just att
plötsligt öka belastningen till nära max på en gammal
belysningsinstallation har nog sina risker.

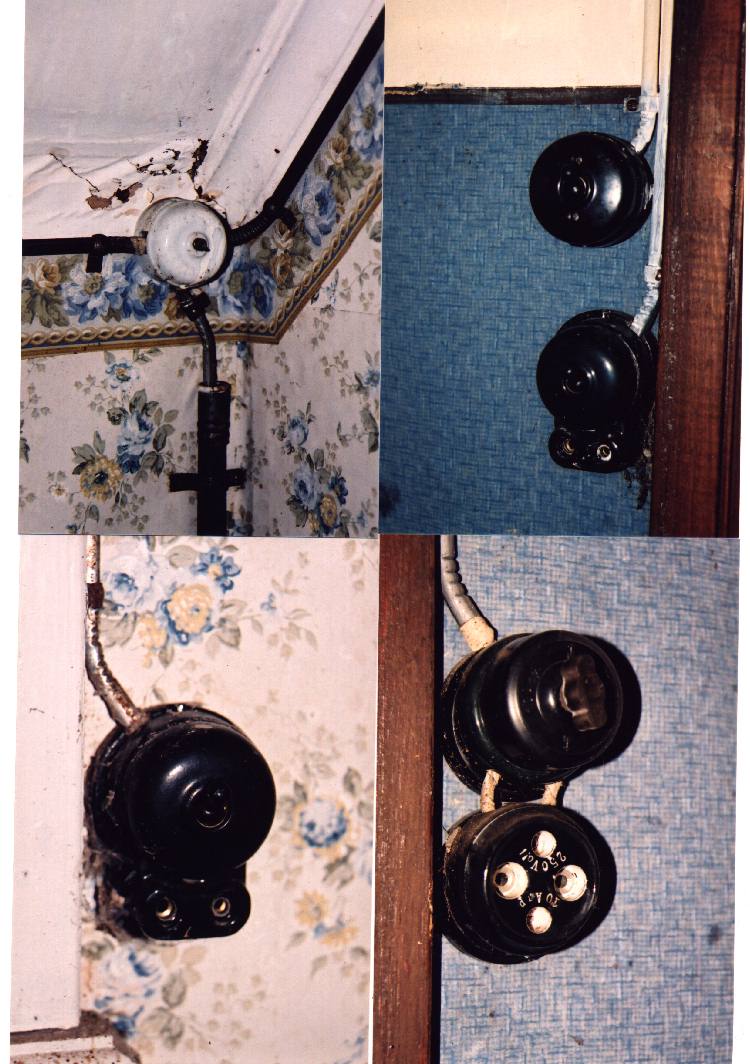

Vänster: kulo-dosor och dito ledningar - porslinskoppplingsdosa & bakelitbrytare (afstängare), även med integrerat uttag (6A, 19 mm stiftavstånd). Ett uttag för 10A med 25 mm stiftavstånd (svartglaserat porslin). Från en herrgård utanför Kalmar.

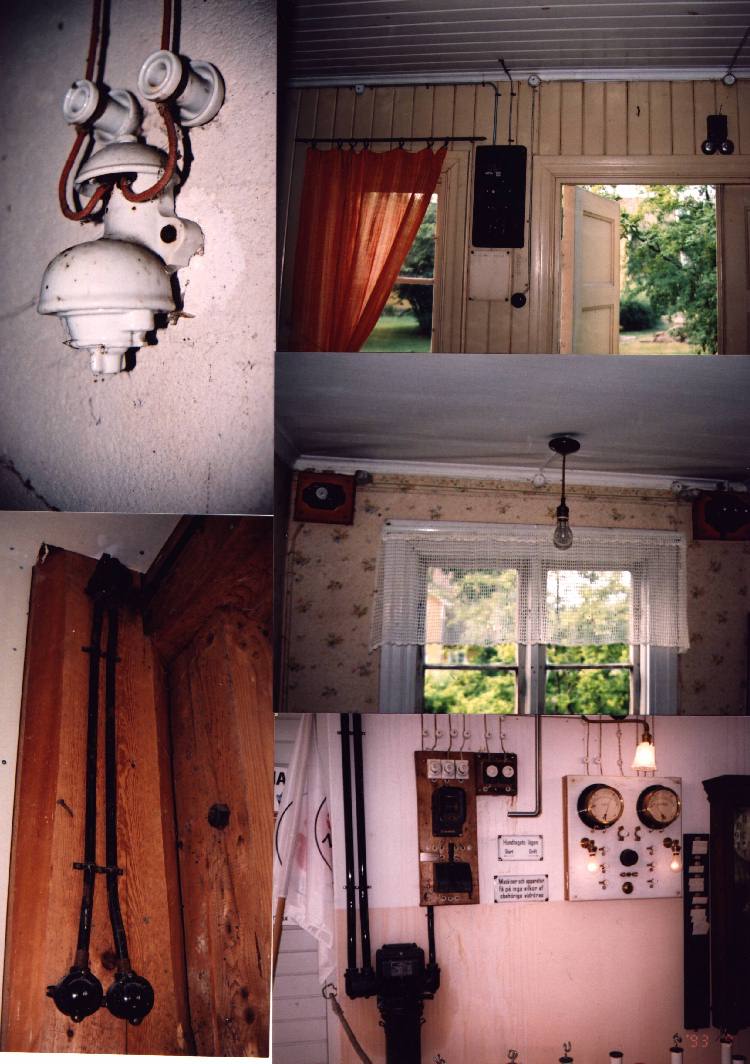

Mitten: mer installationer i samma hus. Porslinsgrunkan i övre vänstra hörnet är inget mindre än en vanlig(?!) 6 amperes brytare till en källarlampa. Droppsäkert utförande dvs vred & ledningsinföringar riktade nedåt, ledningen (enkelledare) går på s.k. källar-isolatorer. Nedre högra delen från mekaniska verkstaden på Skansen.

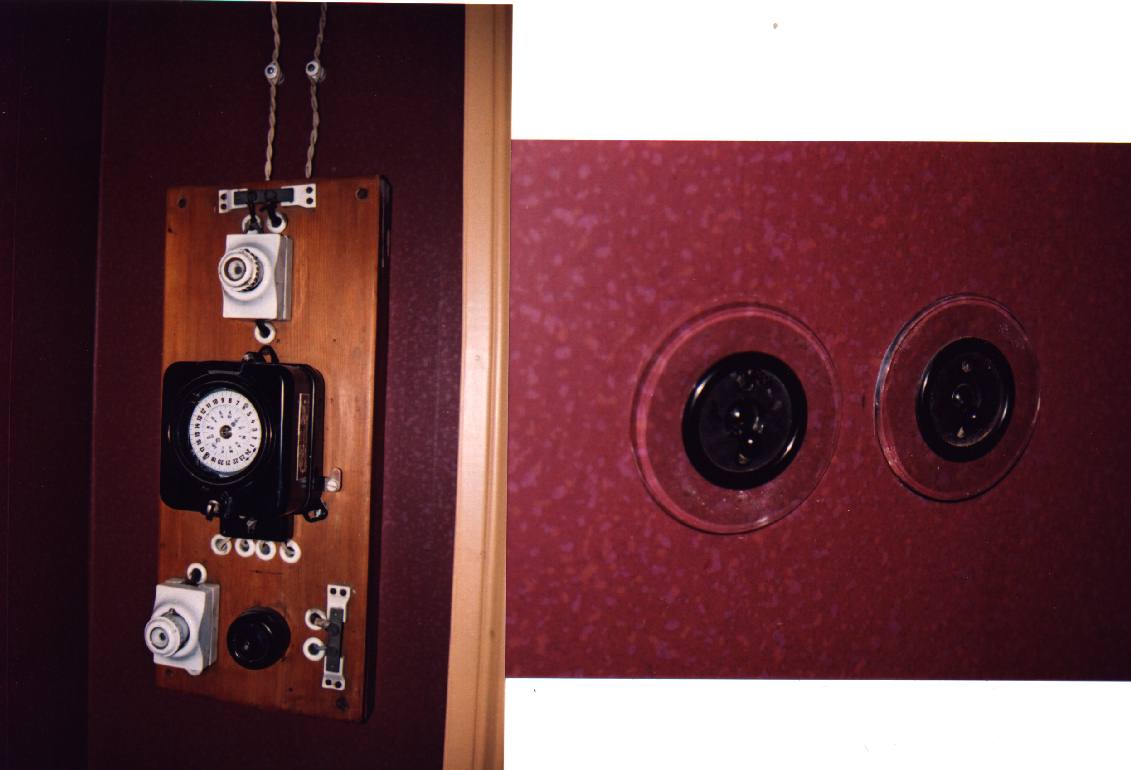

Höger: Hemma sköts kvällsbelysninen av ett s.k. årsur (Siemens, 1958) med en enastående urmekanism. Tiderna förskjuts med solen så det behövs inget skymningsrelä här inte. Det är monterat på en gammal mätartavla av trä och matas med tvinnad ledning på knopp. Det går på pricken rätt. Uret räddades vid lagerrensning på firman och var på väg i containern när jag fann det och div annat. Trätavlan är egentligen en mätartavla för enfasmätare med 10A huvudbrytare och huvudsäkring nederst, en grupp-säkring överst. Metallbyglarna är nollskenor för in- resp. utgående nolla (jord).
Gamla infällda brytare med bakelitplatta (c:a 5 cm) med slipade glasplattor (c:a 10 cm) som sitter runt. Bakom glasskivan sitter tapet så intrycket blir mycket smäckert. Vid installationen av dessa fanns en "stans" för att göra "ringar" av tapeten som skulle sitta bakom glaset. Detta eftersom om det var tapetserat måste man ju skära ett större hål för att få dit insatsen i dosan. Man måste alltså ha reservtapet för att nå gott resultat.
