Glimlampor

"Normalstora" glimlampor med sockel E27

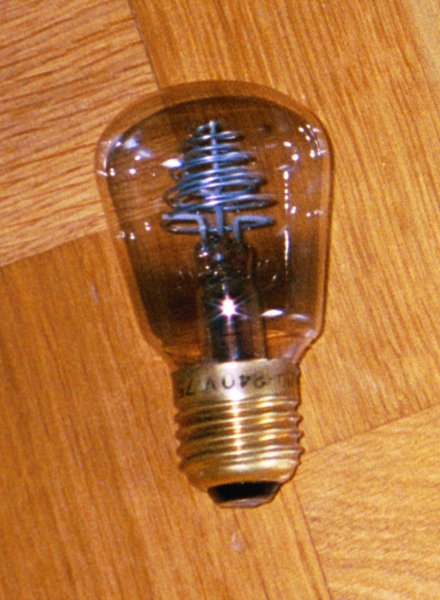

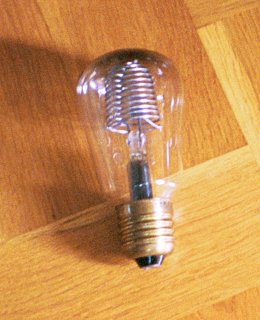

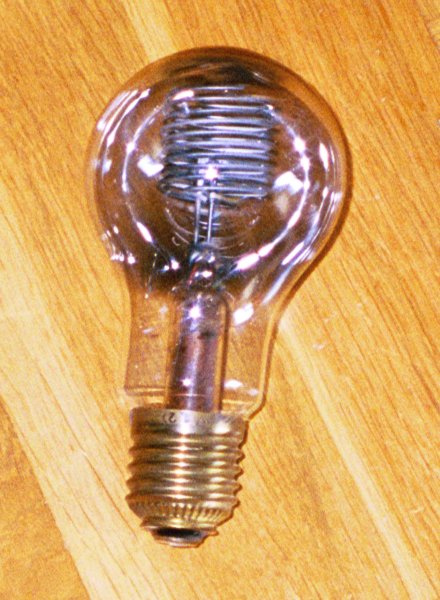

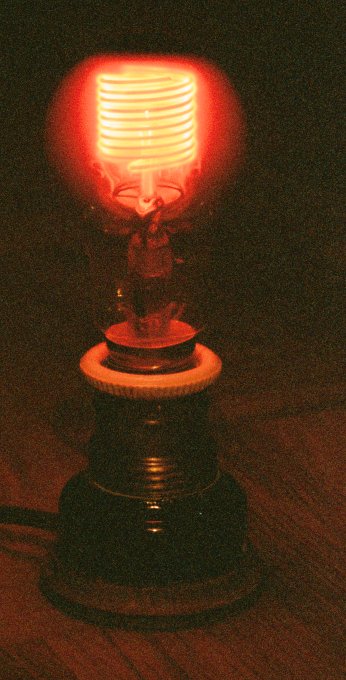

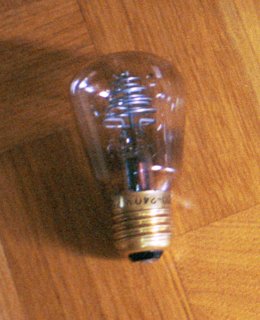

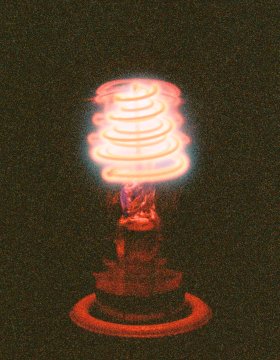

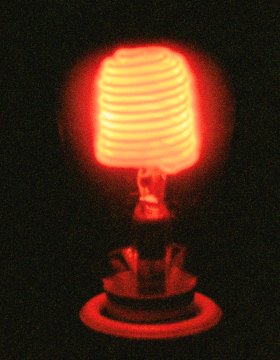

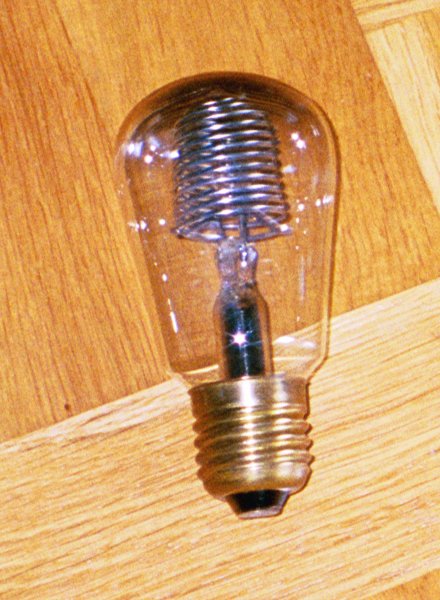

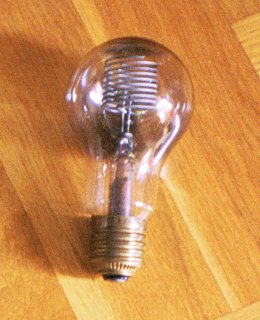

De tidigaste glimlamporna under 1920-talet hade fullstor glaskolv med sockel E27, ofta med s. k. bikupsformiga spiralformade elektroder. De utgjorde den tidens normalmodeller före miniatyrlamporna och förekom åtminstone in på 1940-talet men har upphört att produceras sedan länge. De är numera mycket mer sällsynta än de små modellerna med sockel E10 / E14 som förhärskar idag. Philips tillhörde de tidigaste tillverkarna av glimlampor - i deras huvudkatalog år 1922 listas en "nattlampa för belysning av sov- och sjukrum, barnkammare m. m." i princip identisk med nedanstående, dock matterad. Det var under denna tid glimljuset började komma till användning och under 1930-talet boomade reklamskyltar med neonrör.


Philips


Osram


Tillverkare okänd

Mycket om litet. Glimlampor känner vi vanligen som de små indikeringslampor som sitter i signal-/kontrollampor och dosor av olika slag. De har betydligt längre livslängd och lägre strömförbrukning än glödlampor men lägre ljusutbyte. Idag har de till stor del ersatts med lysdioder. De finns i många varianter. Här ett tappert försök att dokumentera de modeller jag stött på. Ska det göras, ska det göras ordentligt... Dessa tillverkas, mig veterligen, ej längre, med undantag av den modell som står överst i kategori E14 resp. E10 samt plastmodellerna längst ned.

Ljuset uppstår genom excitering av neongas, dvs. lampan består av en hermetiskt tillsluten glaskolv fylld med gas under lågt tryck med två elektroder. När spänning släpps på och laddningen mellan elektroderna ökar över en gränsspänning, börjar den joniserade gasen leda ström. Elektronflödet exciterar gasens atomer som därmed avger ljus. Gasen är vanligen huvudsakligen neon, som ger ett rödorange ljus. Alla glimlampor kräver ett strömbegränsningsmotstånd som förhindrar kortslutning i den joniserade gasen, varvid lampan förstörs med en knall. Motståndet är vanligen inbyggt i sockeln men man kan aldrig vara helt säker... Har man en exotisk glimlampa man inte vill riskera, är det säkrast att prova den i serie med en resistor eller svag glödlampa.

En ganska häpnadsväckande detalj är att vissa gamla modeller förutom neon även innehåller kvicksilver! Det ger en vink om det synsätt som rådde förr. De modellerna lyser finast, med en mjuk färgton åt lila (en blandning av neonrött och kvicksilverblått). Tittar man noga kan man se dem ändra färg något efter någon minuts drift vilket beror på att mer kvicksilver förångas av värmen. Detta faktum tycks numera bortglömt varför gamla spisar, reläer och diverse annan utrustning kastas med lamporna kvar. Kvicksilvermängden är troligen betydligt större än i ett lysrör / kvicksilverlampa. Hursomhelst tycker jag man ska vara förlåtande i detta fall och bevara de små intakta. Det är ju det bästa sättet att hindra giftet från att komma ut. Se dem som antikviteter!

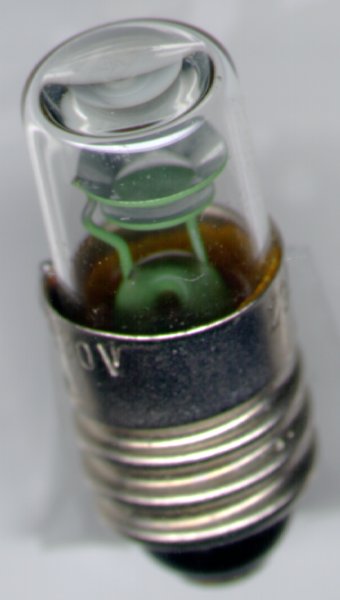

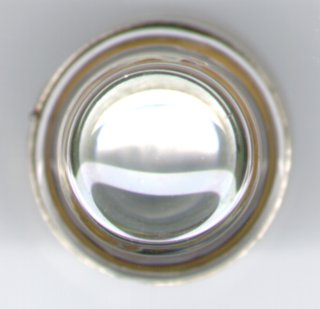

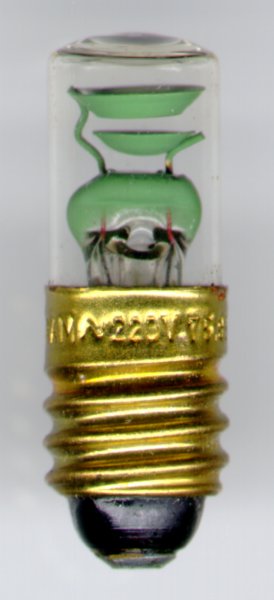

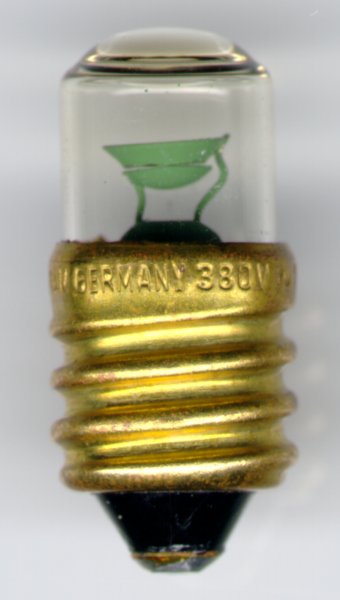

Typisk gammaldags noggrannhet präglar utformningen av elektroderna hos gamla glimlampor. Konceptet med en ring och en skål eller platta ger god synlighet och ett homogent ljusflöde sedd rakt framifrån. Ofta användes en tråd, rund i genomskärning, som böjts till en ring, med en utstansad platta under (även två ringar förekom). I senare modeller är även ringen stansad ur tunn metall och plattan formad till en skål. Baksidan av elektroderna täcks då ofta av ett grönt isoleringspulver vilket begränsar glimljuset till dess framsida. Glaset har ofta en inbyggd lins som äldre modeller saknar.

Numera finns även typer bestående av en plastkåpa som döljer en liten glimlampa av vetekornsmodell. Naturligtvis kan ljusutbytet inte mäta sig med de gamla lamporna.

Även rent dekorativa modeller förekommer, med fantasifullt utformade elektroder med diverse motiv i större glaskolv med E27- eller E14-sockel.

"Miniatyrglimlampans evolution"

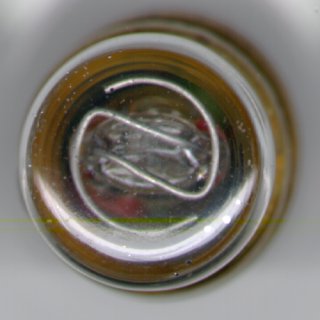

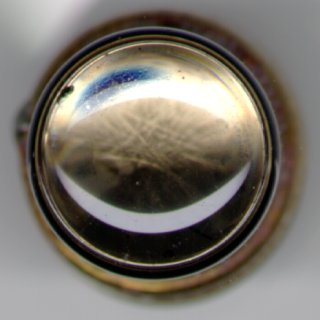

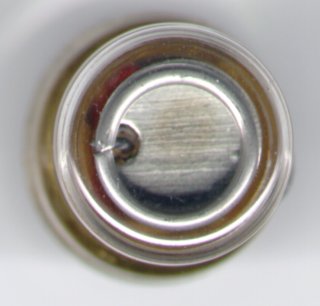

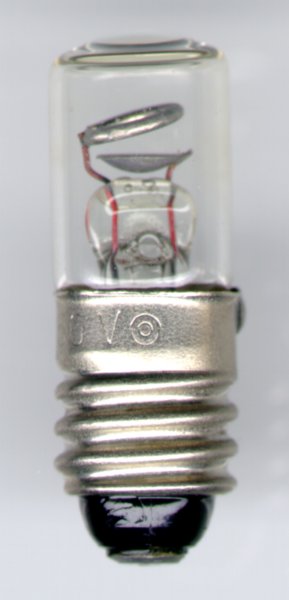

Variationer på temat "ring och skål".
De flesta är från sent 1940-tal.

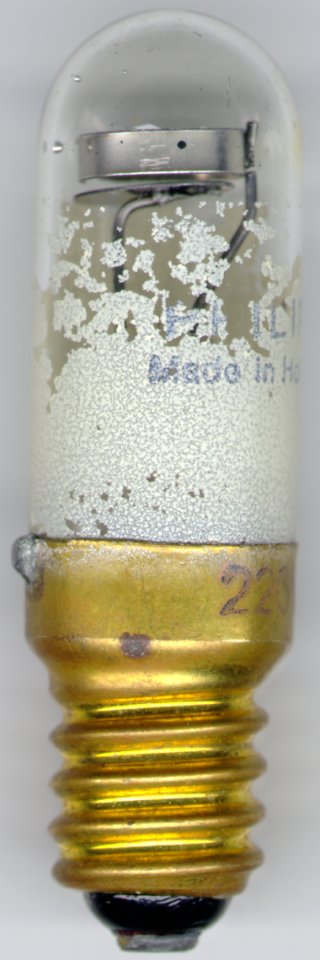

Sockel E14:

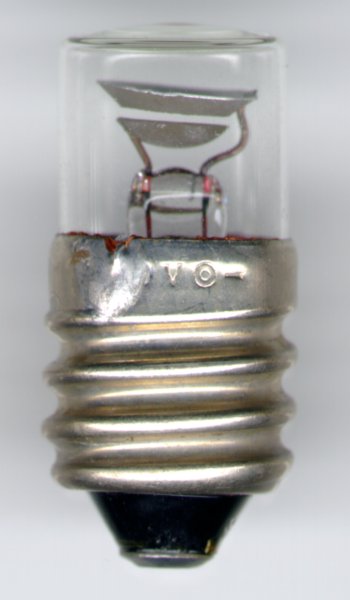

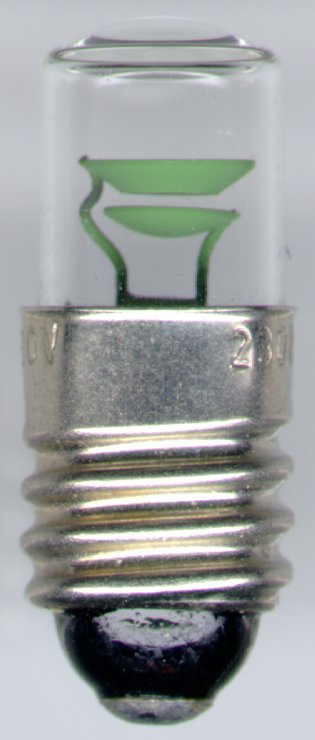

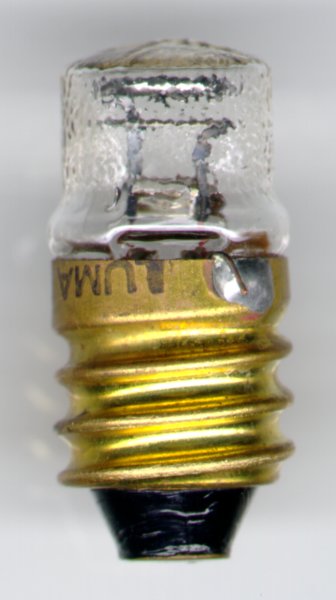

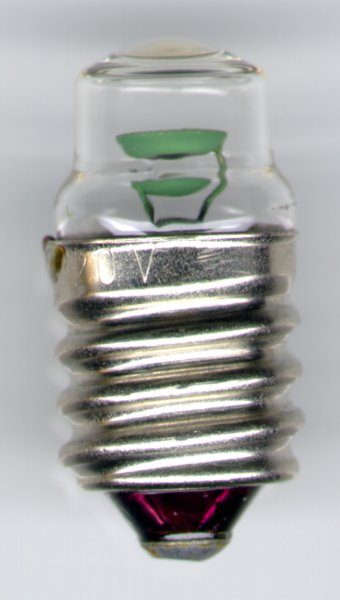

Denna modell innehåller troligen inte kvicksilver, till skillnad mot dess lillebror med E10 nedan. Lätt att känna igen från gamla spisar.

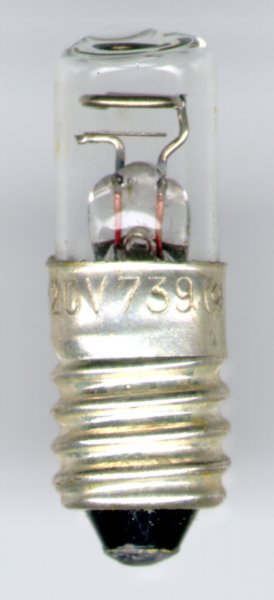

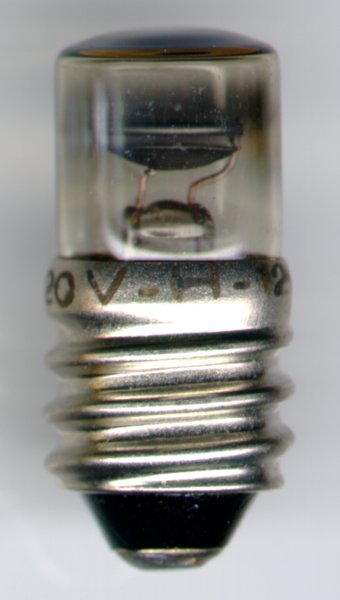

Denna modell kan möjligen innehålla kvicksilver i vissa fall. Sitter ofta i gamla spisar.

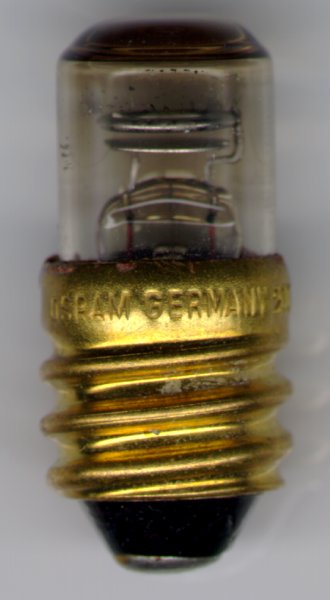

Denna modell misstänks innehålla kvicksilver. Dock osäkert.

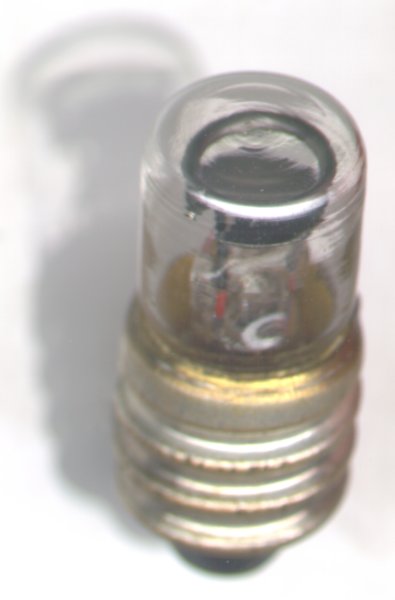

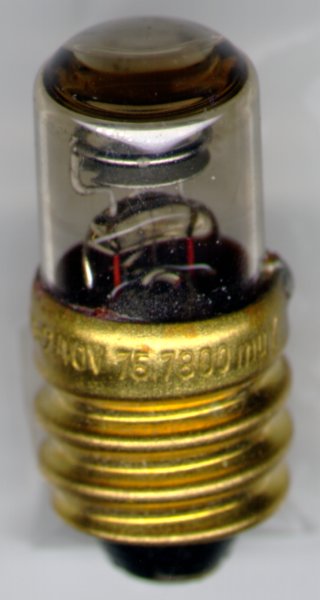

Denna modell innehåller kvicksilver.

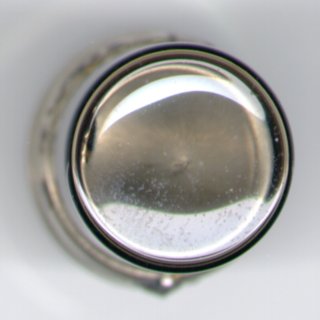

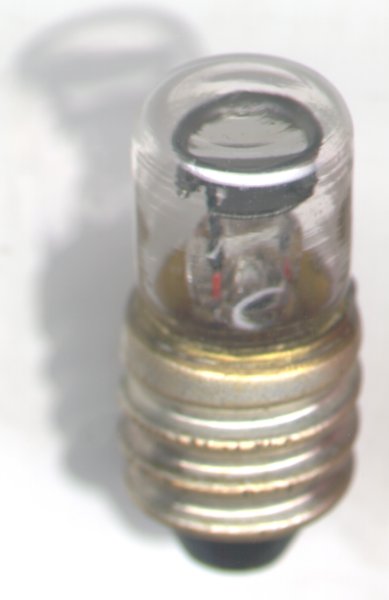

Nedanstående modeller brukar sticka fram som infällda signallampor i panelen på gamla apparatlådor, värmeskåp och spisar, dvs. utan skyddsglas. Just det, de innehåller kvicksilver...

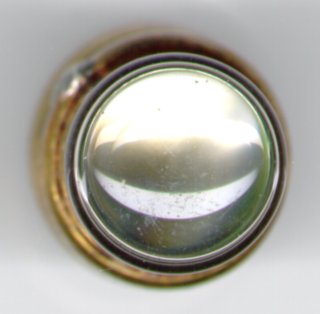

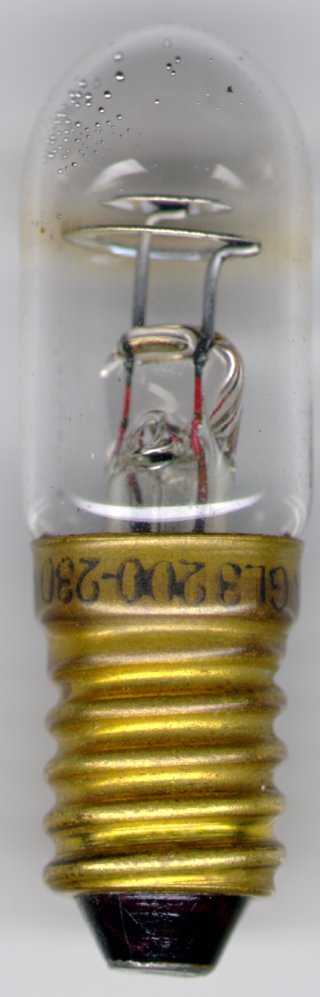

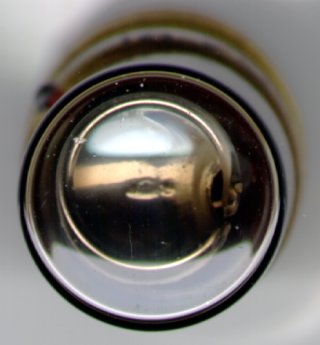

Observera kvicksilverdropparna på glasets insida.


Denna modell innehåller också kvicksilver.

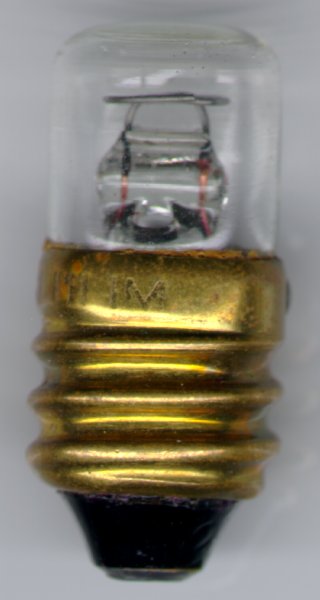

Sockel E10:

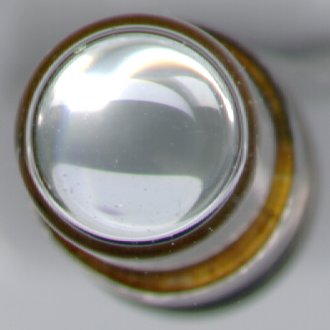

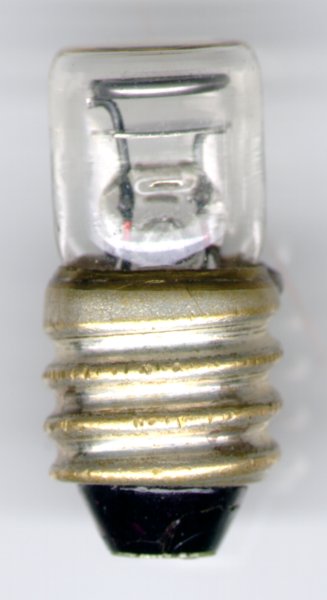

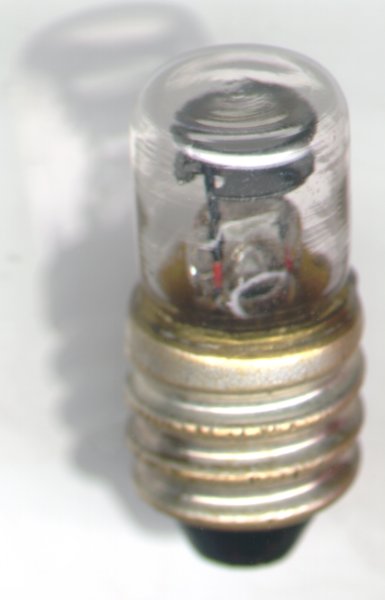

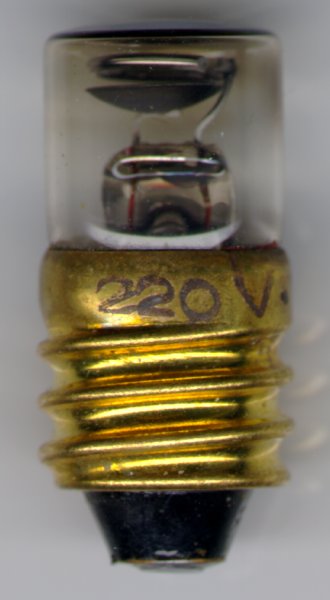

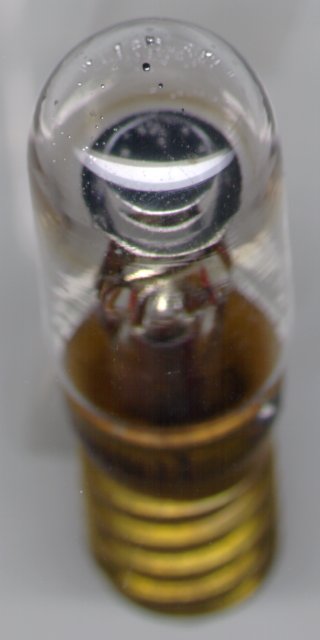

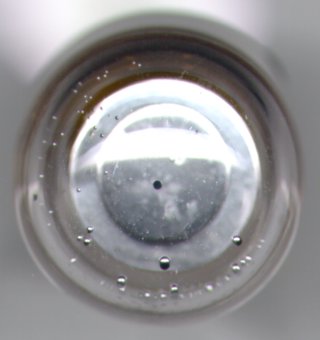

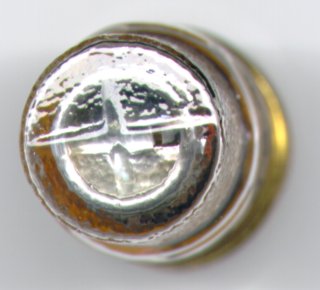

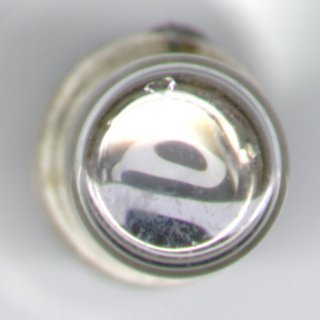

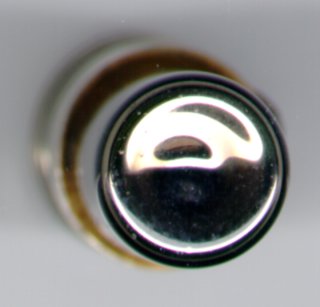

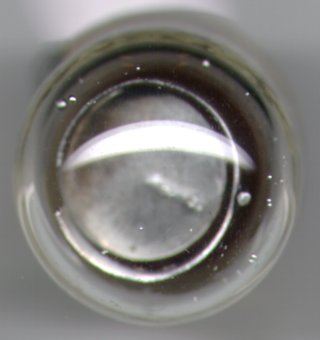

Denna modell innehåller kvicksilver. Notera bilden till höger där kvicksilvret genom kapillärkraften vätt plattan som därvid är spegelblank och reflekterar ringen ovanför. Observera dropparna på glaset.

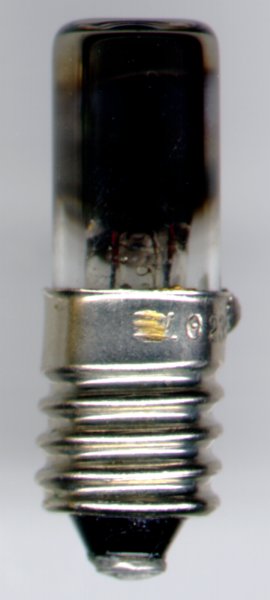

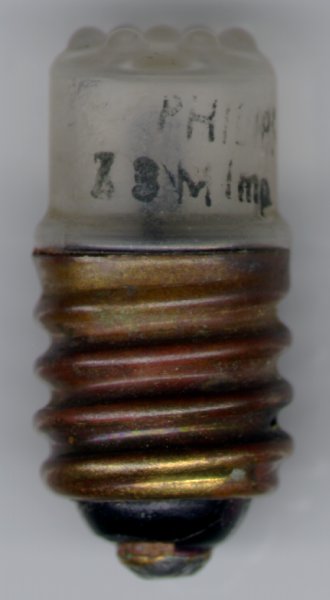

Så här kan det se ut efter lång och trogen tjänst. Tyvärr det enda exemplaret jag har av den modellen.

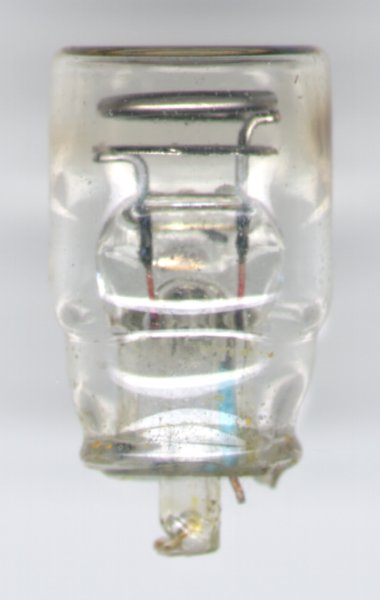

Avslöjad! Usch!

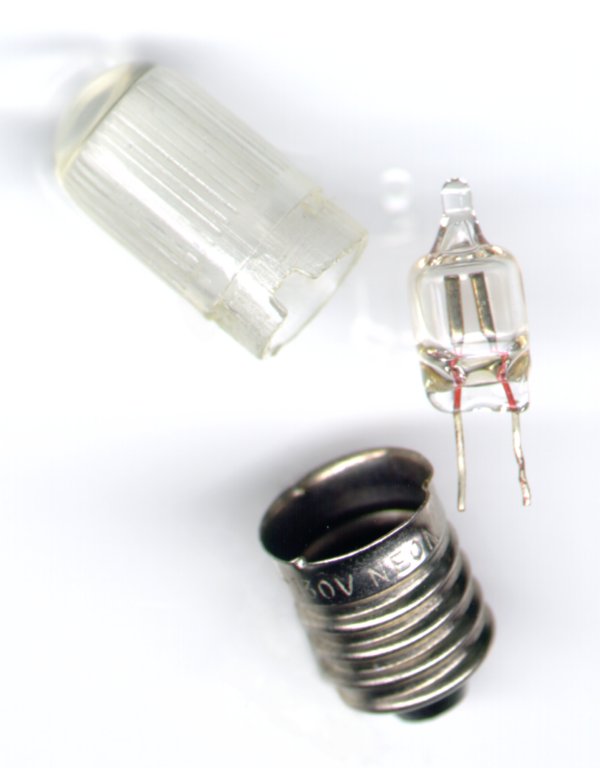

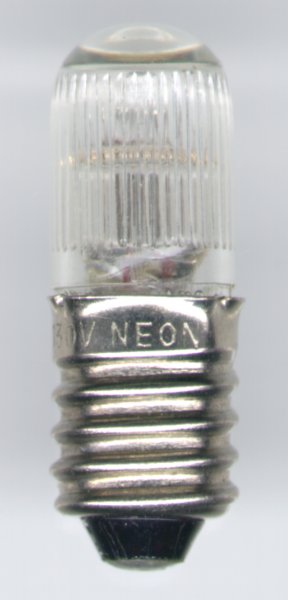

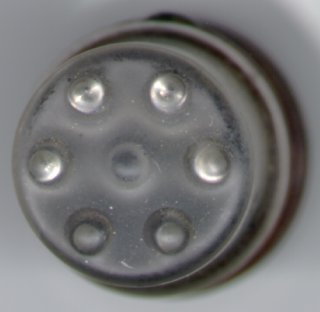

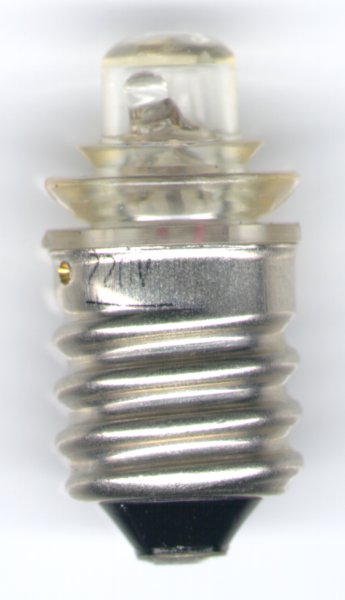

Konkurrens från 80-talsmodeller i plast - under skalet döljer sig en vetekornslampa...

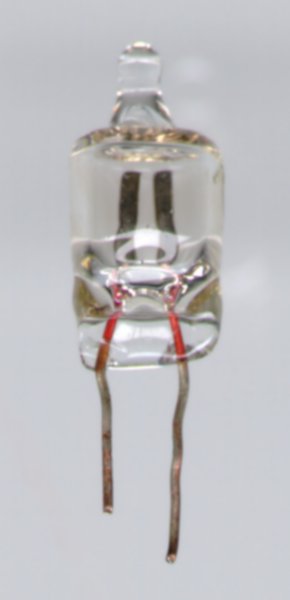

Vetekornslampor (den högra från annat sammanhang).
Namnet syftar på formen och glödvarianten är också vanlig i div. signallampor, leksaksbilar och annat.

Hur man städar upp kvicksilverspill
Cleaning Up a Small Mercury Spill - Department of Health

  • Dammsug inte! Motorvärmen ökar förångningen och ångan sprids i luften.
  • Om möjligt, sänk temperaturen i rummet för att minska förångning.
  • Skrapa ihop dropparna med en pappskiva. Använd inte kvast / mopp!
  • Sug upp dem med pipett och lägg i blixtlåspåse / zip-påse eller glasburk med tätt lock.
  • Använd gummihandskar, linda tape med klistret utåt kring fingrarna och dra upp de minsta dropparna.
  • Strö svavelpulver i försänkningar och sprickor där något kan finnas kvar. Svavel binder kemiskt till kvicksilver och bildar med tiden cinnober. Ta upp och slå in svavel och kvicksilver med våta servetter.
  • Lys med ficklampa och leta efter glänsande droppar.
  • Efter uppsamlingen, vädra lokalen ett dygn, gärna under värmning.
  • Lägg allt uppsamlat material och arbetsmaterial i en försluten plastpåse utomhus. Lämna till miljöstation.
  • Vädra kläder och skor 1-2 dygn. Har de kommit i direkt kontakt med kvicksilvret, lämna dem istället till miljöstationen med det du sopat upp.
  • Tvätta eller torktumla inte kläder som kommit i direkt kontakt! Maskinen blir kontaminerad och omöjlig att sanera.
  • Kvicksilver väter många metallytor och blir kvar som en förrädiskt osynlig spegelblank hinna.
  • Porösa material som tyg, papp, kork, obehandlat trä är svåra att sanera. Lämna dem till miljöstationen.
