Strömbrytare (+ säkringshållare)

Strömbrytare finns i många varianter. Klassiker från 1940-talet i bakelit för inomhusbruk hittar man alltmer sällan i bruk. Än äldre modeller med glasskiva, i porslin eller i mässing är i stort sett borta från installationer och finns knappt utanför samlarmarknaden.

Infällda knappar verkar finnas kvar i större omfattning än utanpåliggande. Gamla utanpåliggande kan fortfarande finnas i t ex gamla villor och källare till hyreshus, där de ofta satt i elcentralen för att reglera trappbelysning och portlås.

Många strömbrytare som dessa från c:a 1910-1950-tal (med undantag för de allra äldsta små vridbrytarna) besitter uppenbart goda omslagsegenskaper och ger ifrån sig ett distinkt KLICK vid omslag. Monterade i betongväggar ger de onekligen en speciell känsla vid omslag, något man sällan upplever numera!

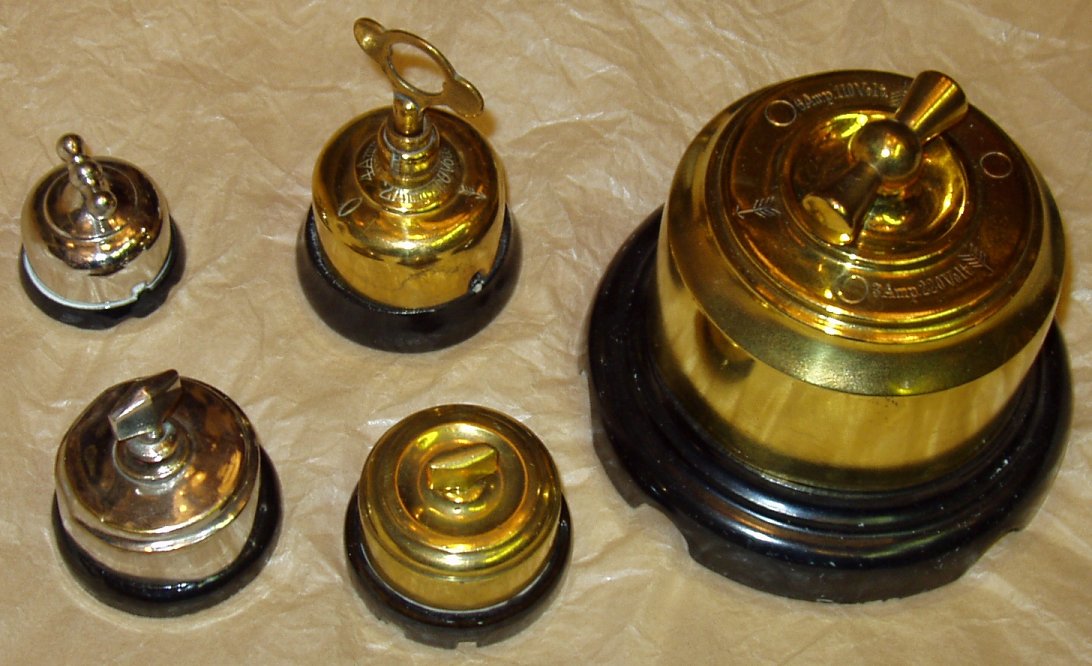

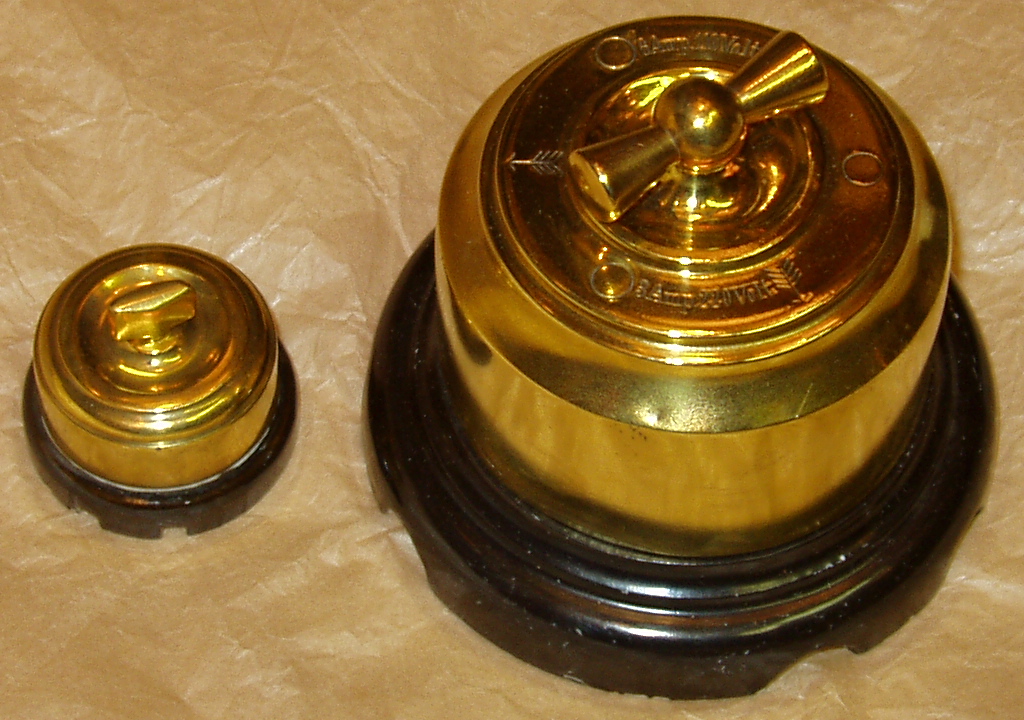

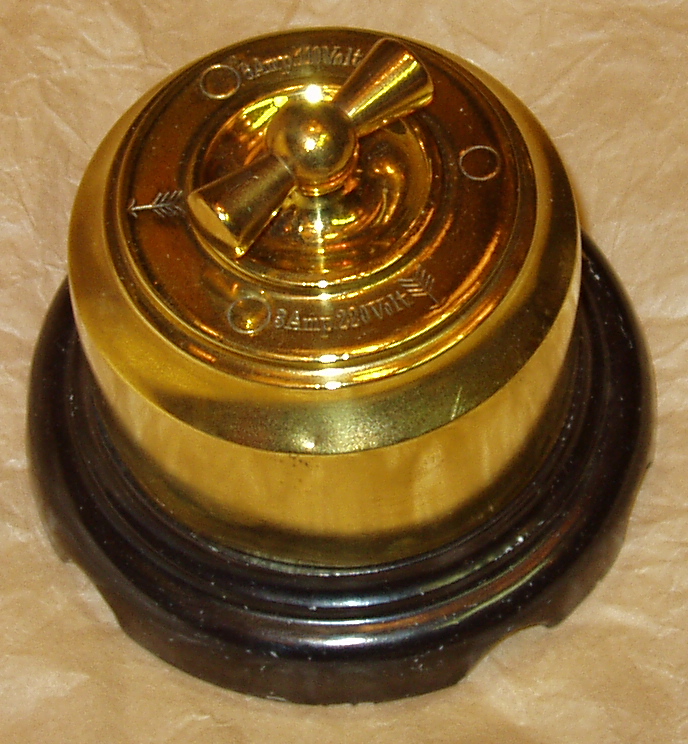

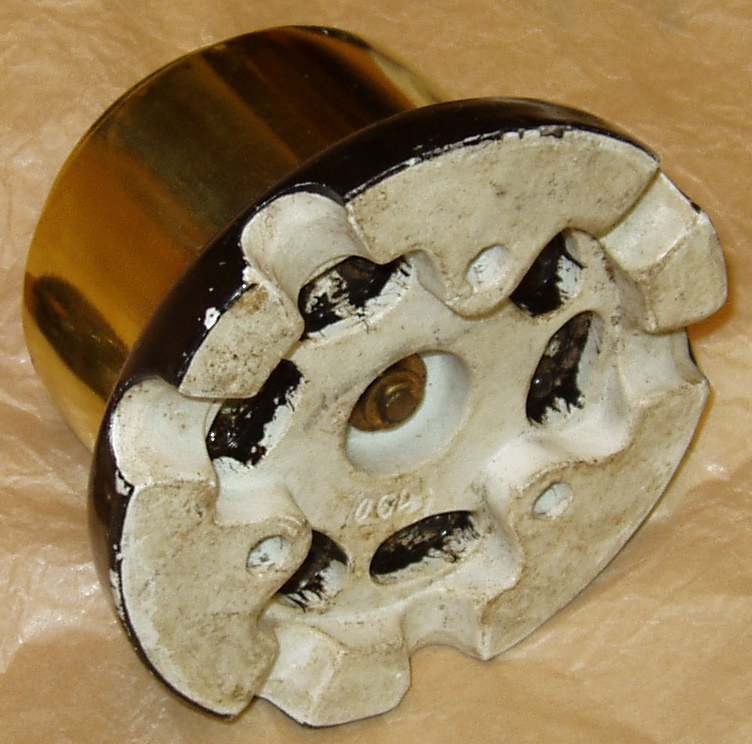

C:a 1900?: Vridströmbrytare i mässing på porslinsfot: (Det finns även större och mindre än de avbildade)

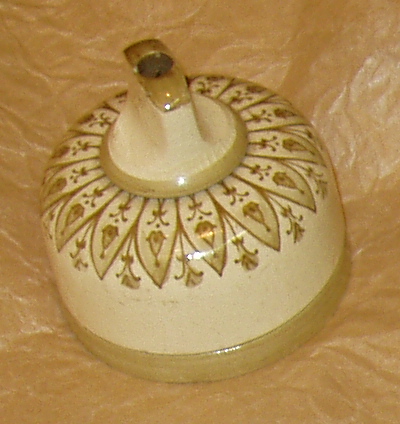

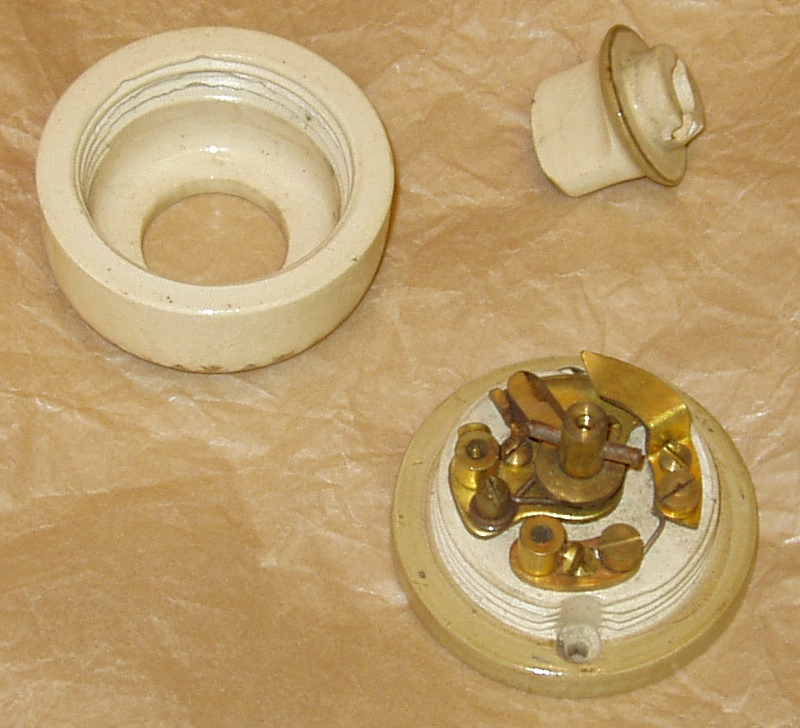

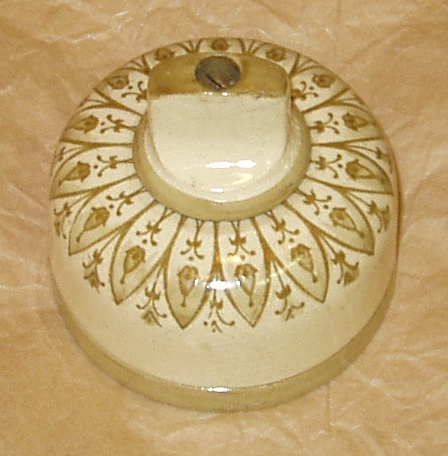

Vridströmbrytare i handdekorerat porslin. Ett anmärkningsvärt objekt.

I elektricitetens barndom, var det först de finare hemmen som hade råd, och då fick det gärna synas att man hängde med i utvecklingen.

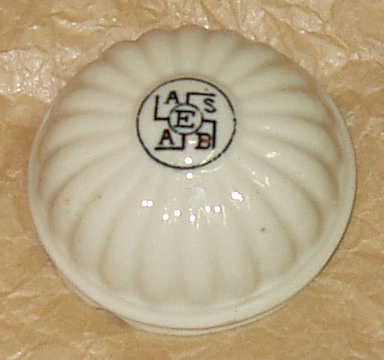

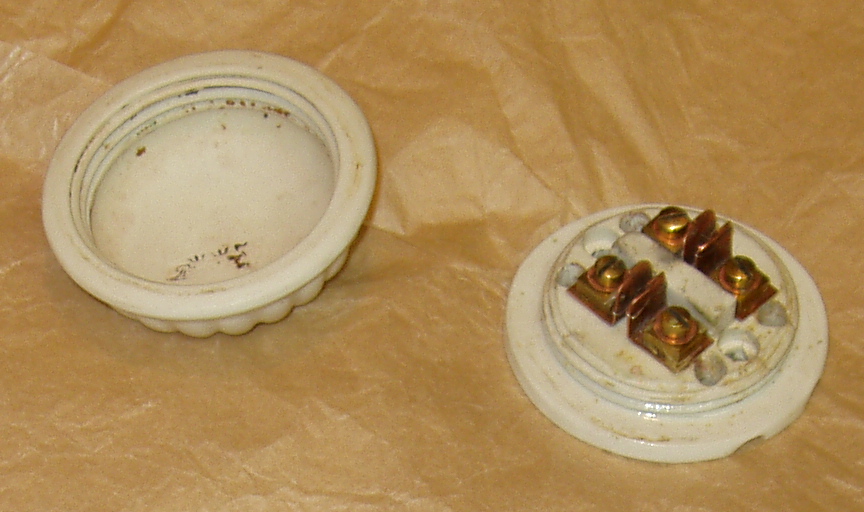

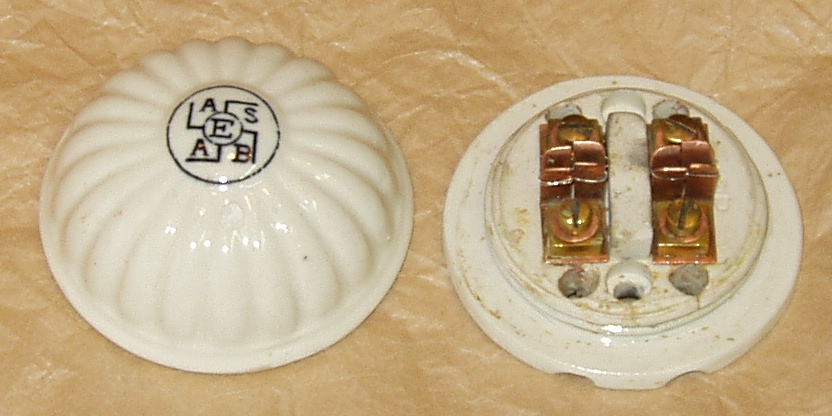

Fantastisk hållare för utbytbar säkringstråd, i finaste porslin. Med ASEAs gamla märke ASEAB som förekom 1896-1905, med olika proportioner (Källa: ASEAs Egen Tidning december 1913 s. 77-80, Vårt firmamärkes historia).
Förekommer i Allmänna Svenska Elektriska Aktiebolagets Illustrerad Katalog, 3:dje upplagan, 1896:
Säkerhetsapparat tvåpolig, N:o S 301. Helt af porslin, för 5 amp., diam. 60 mm. Kr 0,75
Säkerhetsmetallen utgöres af stanniol uppsatt på en fiber- eller porslinsskifva.
Fiber- eller porslinsskifva med stanniol (säkerhetsmetall): Kr 0,10

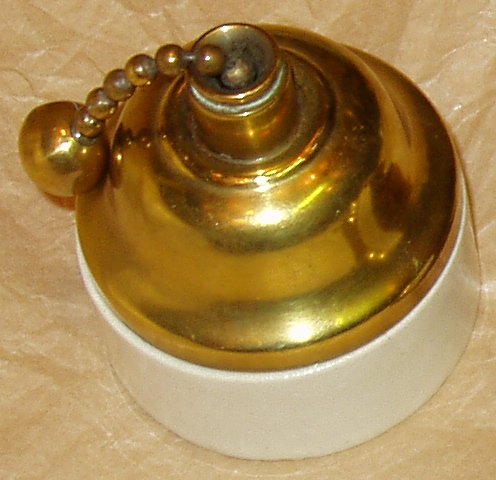

Strömbrytare med "dragkedja" för takmontage

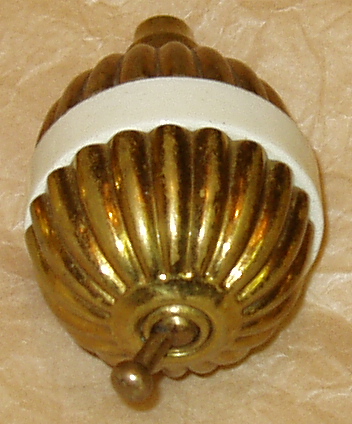

Hängande sladdströmbrytare

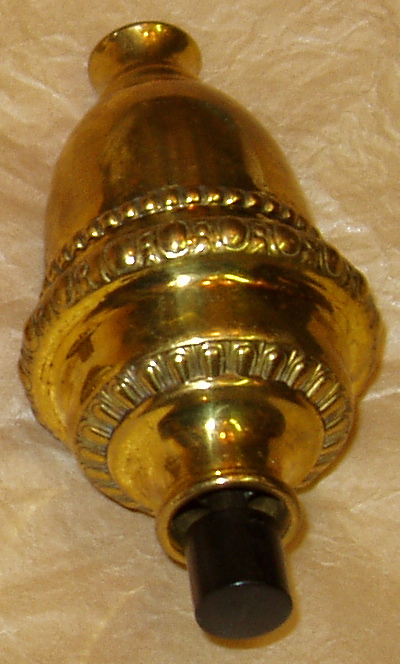

Päronafstängare, c:a 1896

(Bilderna ovan: Foto: Niklas Biedermann. Art direction: JE.)


1930-40-tal:

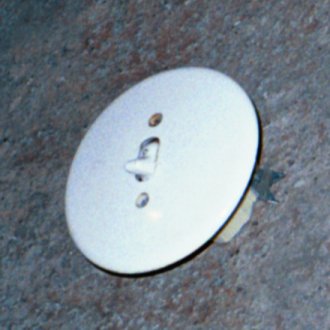

Vippströmbrytare från AEG. Nyinstallerad 1949.

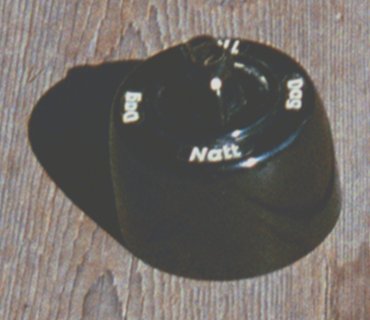

Vridströmbrytare märkt "Dag, Kväll, Natt", för tidsreglering av ljus / portlås (?), tillv. av CAW (Caspar Arnold Winkhaus, Carthausen (Westfalen) (Casp. Arn. Winkhaus) Nyinstallerad 1949.


1940-50-tal:

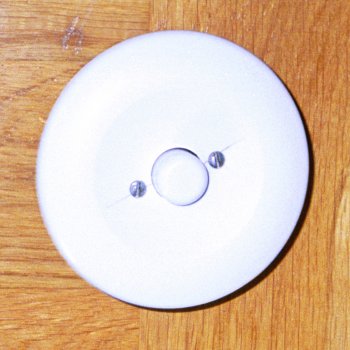

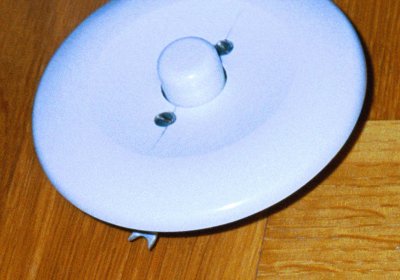

Pello (AB Alpha, Sundbyberg)

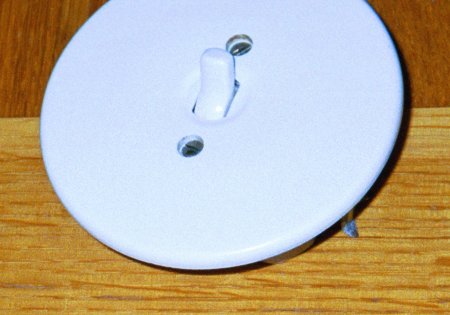

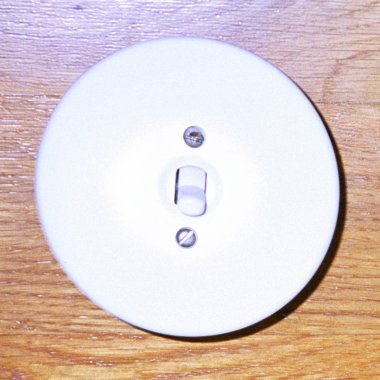

SK (Stotz-Kontakt? Tyskland)

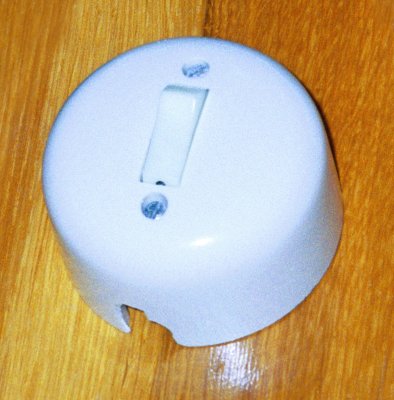

PEHA (Tyskland) med fosforescerande knapp

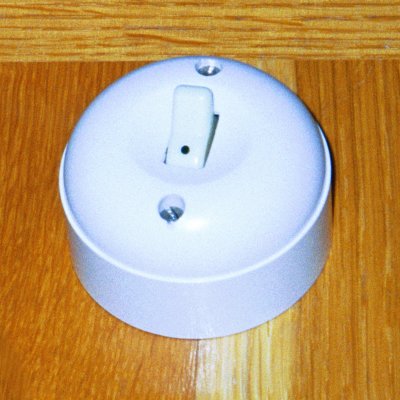

Presto med fosforescerande knapp

C:a 1910-1930-tal:

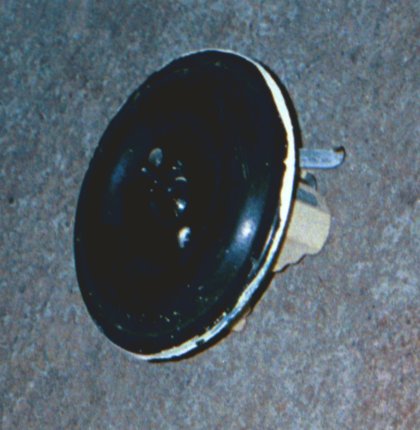

Infällda brytare med bakelitplatta på ca 5 cm som omges av en glasskiva om ca 10 cm med snedslipade kanter (både runda och kvadratiska fanns). Förekom under 1930-talet och tidigare (c:a).

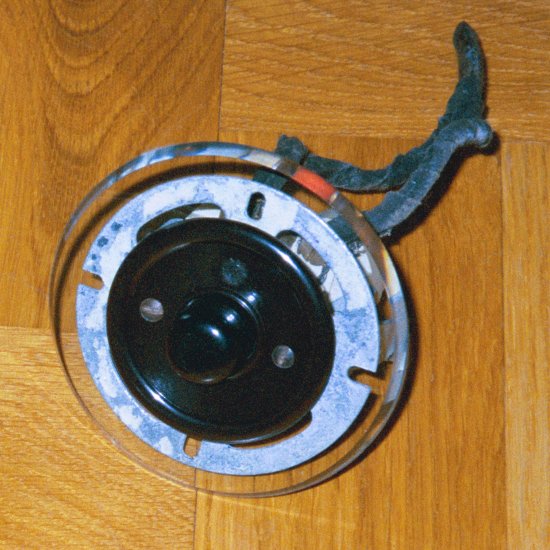

AB Alpha, Sundbyberg, med slipad glasskiva. 1930-tal.

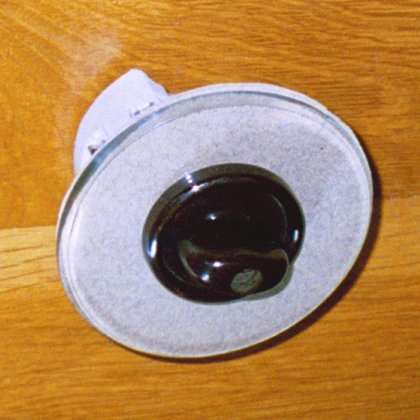

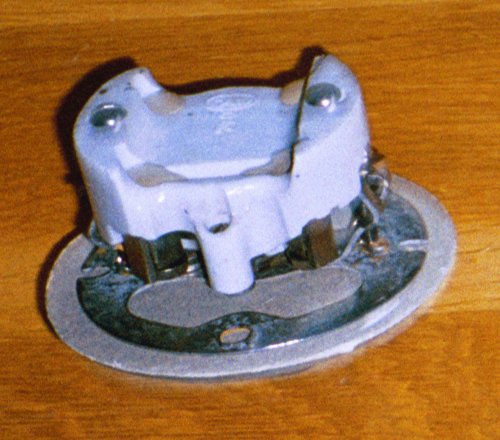

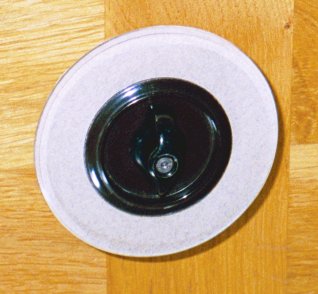

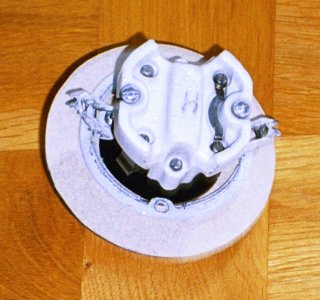

Vridströmbrytare, CAW (Casp. Arn. Winkhaus, Westfalen), med glasskiva


Vridströmbrytare med glasskiva, Lüdenscheider Metallwerke AG, Busch-Jäger, Lüdenscheid. Bär deras logo utan botten-rektangeln.

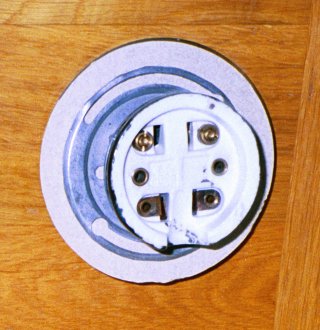

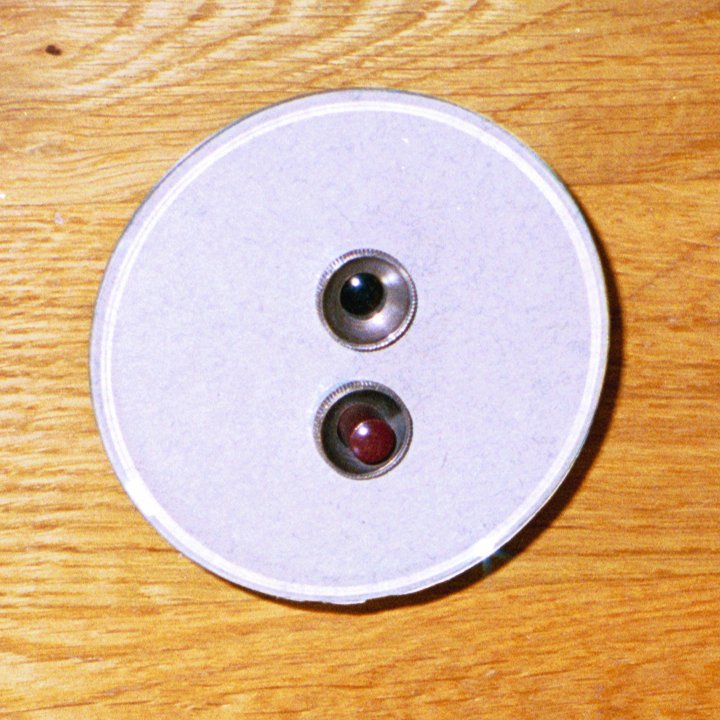

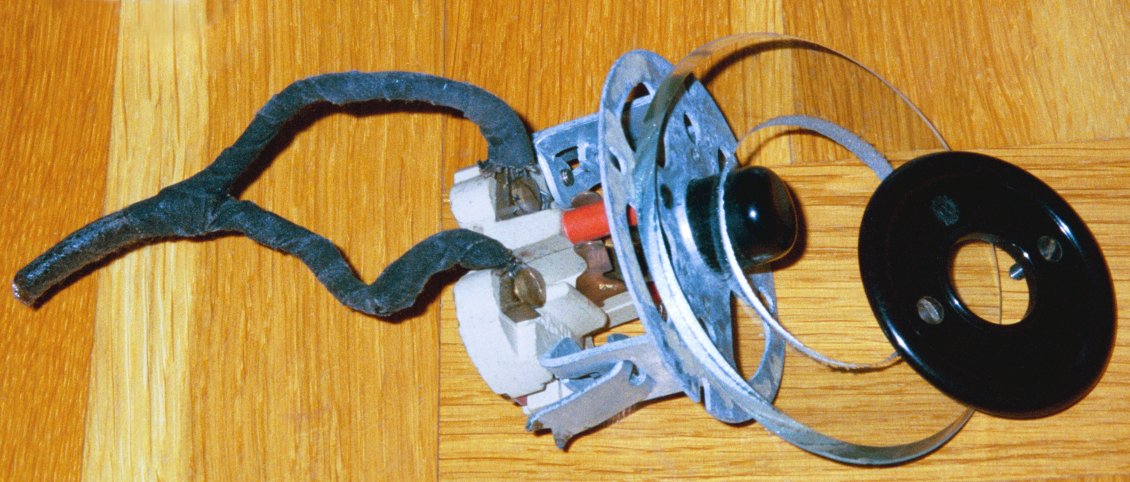

Två knappar som omväxlande trycks in för till/från, med glasskiva

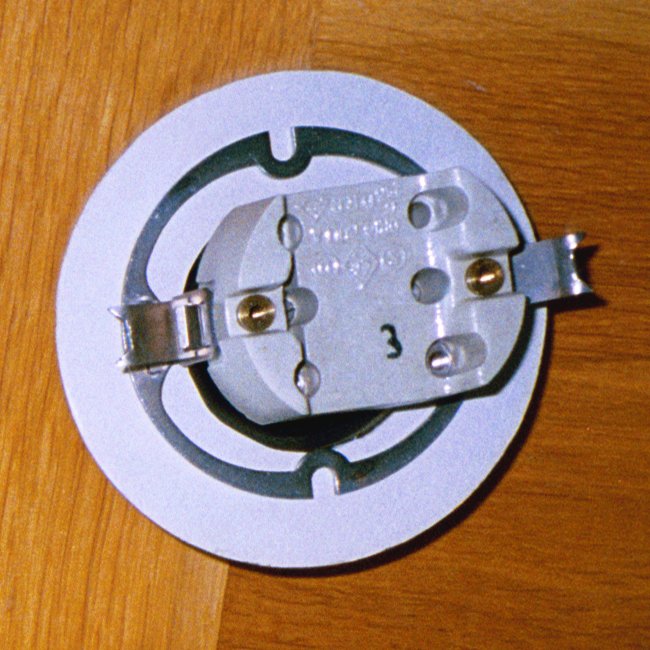

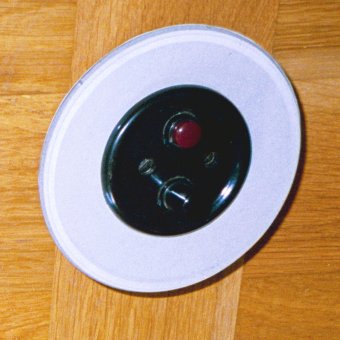

Två knappar som omväxlande trycks in för till/från, med glasskiva. Märkt ORIG. BULLA , D. R. P., S, D, ASEV
= ASE / SEV
(Schweiz kontrollmyndighet).
Schweizerischer Elektrotechnischer Verein (SEV) =
Association Suisse des Electriciens (ASE) =
Associazione Svizzera degli Elettrotecnici (ASE)

Info från Joakim Haraldsson:

Min gamla chef berättade att vid installationen av dessa fanns en "stans" för att göra "ringar" av tapeten som skulle sitta bakom glaset. Detta eftersom om det var tapetserat måste man ju skära ett större hål för att få dit insatsen i dosan. Man måste alltså ha reservtapet för att nå gott resultat.

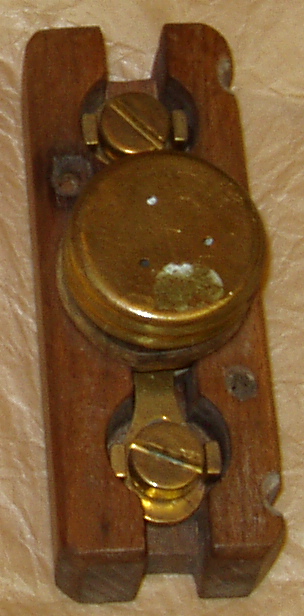

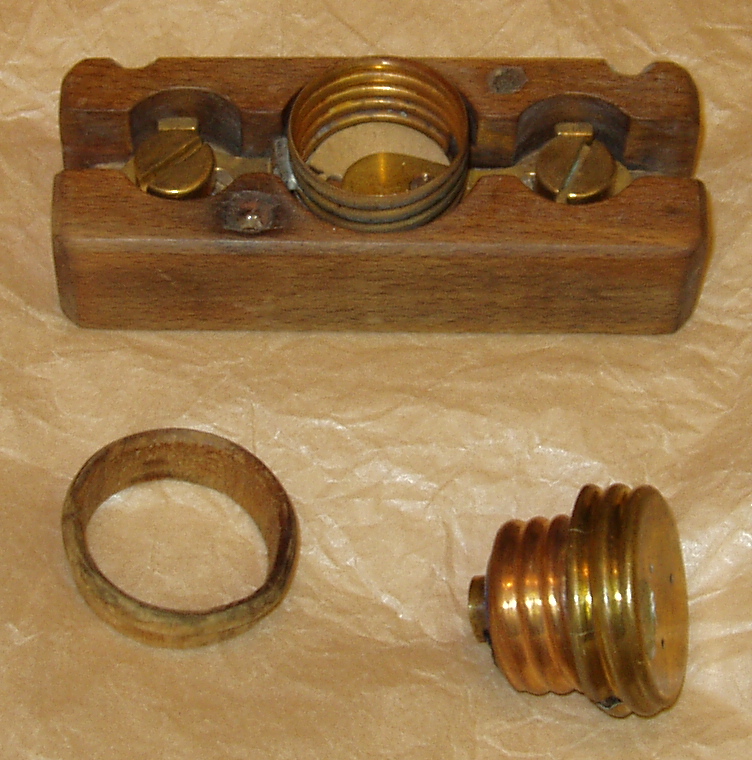

Mycket tidig säkringshållare i trä. Propp med avskruvbart mässingslock och utbytbar tråd. (Foto: Niklas Biedermann. Art direction: JE.)

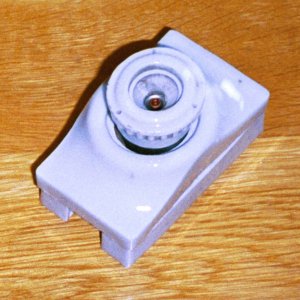

Säkringshållare från 1920-talet. Gänga I (E14, den minsta säkringsgängan)

Ur Centrum för Byggnadsvård:s katalog:

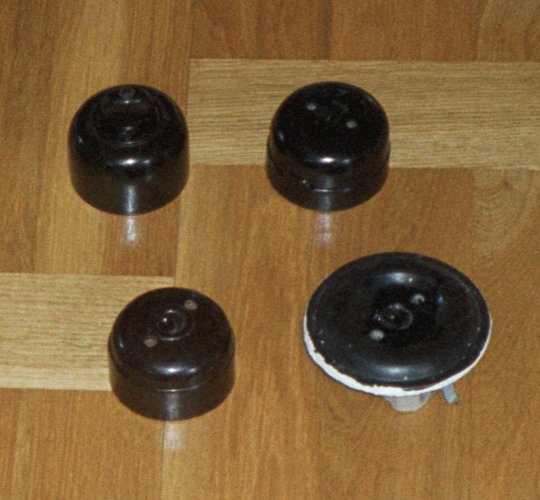

Bakelit är en konstharts som kännetecknas av en väldig form- och temperaturbeständighet (jämfört med t ex plast), och en enorm isoleringsförmåga mot elektrisk ström. Bakeliten började ersätta eltillbehör av porslin redan i början på 1930-talet. Till skillnad från plast så formpressas bakelit, inte gjuts. Porslin är nästan alltid vitt i elsammanhang. Äldre bakelit är brun eller svart, men finns från 40-50-talet också i vitt.

Se även kapslad vridströmbrytare CAW

Besök också Per Wendts elhistoriska samlingar som innehåller många fler modeller. Jag kan inte mäta mig med Per här!

Extern länk: Bild från Alpha (som även tillverkade, och tillverkar, grammofonskivor och CD)
